三品PLM与SolidWorks深度集成：装配完成，BOM 自动生成

机械设计团队最常见的低效环节：装配在SolidWorks里改了十版，BOM还在Excel里靠手填；同一个法兰盘被复制出五个编码，采购分散、库存对不上；图纸属性在CAD里填一遍，进PLM系统还要再填一遍。这些问题很少写进汇报材料，却持续占用研发工时。

三品PLM系统与SolidWorks深度集成的目标，是把图纸、属性、BOM在设计的每一步直接写入PLM，不需要设计结束后再由专人补录。下面用三个工程师实际会遇到的场景，从「配置」到「操作」到「版本」逐步说明这条链路如何运行。

集成前提：在SolidWorks中加载PLM系统操作入口。在工程师电脑上配置「SolidWorks集成接口」，勾选「安装在线菜单」后，SolidWorks顶部即加载三品PLM系统工具栏，设计无需离开CAD环境即可发起PLM操作。三品PLM系统对AutoCAD、CAXA、Pro/E、UG、SolidWorks等主流二三维CAD均提供原生支持，可直接浏览和提取CAD图纸中的信息。

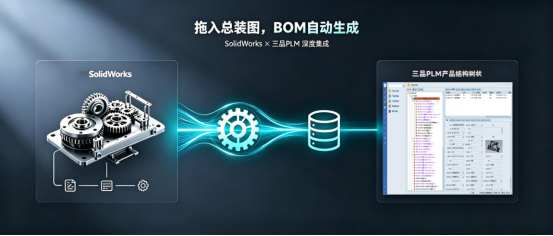

一、装配即BOM：SolidWorks装配完成，PLM自动生成物料清单

问题：装配体结构层层嵌套，BOM若靠人工逐层录入，层级、数量稍有疏忽就出错，后期纠错成本极高；更普遍的情况是，设计在SW里迭代，BOM在Excel里滞后，二者长期不一致。

操作路径

1、从文件夹直接把SolidWorks总装图拖入三品PLM系统（也可通过产品工作区导入）。

2、三品PLM系统自动解析装配图结构：把所有零部件的二维、三维图纸，连同图纸信息（代号、物料编码、材料、规格等）一并提取并导入系统。

3、在三品PLM系统中一键执行「图纸生成BOM」：系统按已提取的结构与信息生成BOM结构树，并建立「图纸—零部件」关联，无需人工录入层级与数量。

本质上，工程师在SolidWorks里搭建装配结构的过程，就是PLM自动生成标准BOM的过程。产品工作区中的产品结构树「可以通过二维、三维的CAD图纸直接导入生成」，在产品设计规划阶段，「产品BOM与图纸数据就建立了严谨的关联，图纸、工艺文件等信息与零部件一一对应」。

直接价值

数据源唯一：BOM来自CAD结构树，而非人工转录，避免图改了而BOM没改的不一致。

可追溯：图纸与零部件一一对应，后续任何变更都能顺着结构树定位到具体件。

便于复用：结构树化的产品数据可在「零部件库/产品资料库」中分类、检索、重用，支撑模块化设计。

二、一物一码，借用代替复制

问题：一个零件，复制一次就多一个编码；产品线越多，一物多码越严重，最终采购分散、库存对不上、变更时要改多处。编码混乱不是命名习惯问题，而是数据管理失控。

机制一：唯一性约束，从规则上限制随意建码

三品PLM系统以强制规则治理编码：

①复制图纸时，系统自动生成新的编码，以保证图纸编码的唯一性。

②复制零部件结构时，系统为之生成一套新的代号，以保证零部件的唯一性。

③产品下不允许存在同名文档或图纸——重复建码在入口处即被拦截。

机制二：借用代替复制——控制一物多码的关键

「借用」是三品PLM重用历史设计数据的核心命令，定义为「借而不复制」：

不产生新文件：借用操作仅建立「数据源节点」与「借用节点」的关联关系，电子仓库中不生成副本。

沿用原件编码：借用件与源对象（原件）严格关联，共用同一编码，不新增编码。

原件修改、全部同步：原件的任何结构或相关数据改变，都会反映到所有关联的借用件；修改原件时系统会弹提示，请用户确认是否真的要改原件。

可追溯：借用件有专门的箭头图标标识，并提供「定位原件」命令，一键跳回源对象。

机制三：标准物料库+相似性查重，让「新建」成为最后选择

设计开始时，系统倡导优先从「标准物料库/产品资料库」中借用或匹配已有件，而非新建；配合相似性查重，能在选型阶段就拦住重复物料的产生。编码管控由此形成完整逻辑：能借不建、能匹配不新建、必须新建则强制唯一。

三、属性贯通与版本追溯：SolidWorks内修改，PLM同步留痕

问题：「图改完了」和「图传上去了」经常不是同一件事；工程图漏更新、版本传错，是协同中最常见的操作失误，而一旦出错，往往要翻聊天记录才能确认「现在到底该用哪一版」。

操作路径

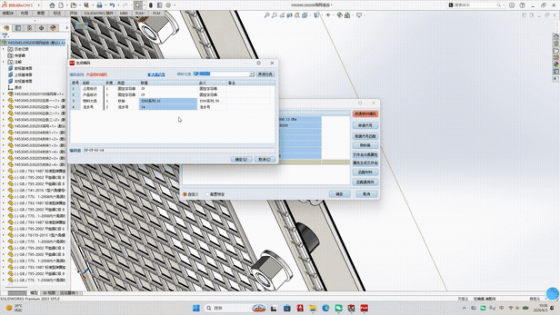

1、选中某个零部件，在SW内嵌的三品PLM在线菜单/属性窗口中打开其属性。

2、即可看到PLM同步过来的全部物料属性，并一键「申请物料编码」或「按代号匹配物料库」。

3、所有属性在SolidWorks自定义属性与PLM物料主数据之间双向映射，设计端修改、PLM同步；PLM端修改、设计端再次打开也一致。

检入/检出：防止「改完忘传」

集成接口+在线菜单装好后，图纸的修改全程在PLM生命周期内流转：

检出：图纸从电子仓库下载到本地加密目录进行修改；「一个图纸只允许一个人检出」，他人无法同时改动——并发冲突在机制上被排除。

检入：本地修改完毕后，通过【生命周期】>【检入】提交到服务器电子仓库，实现服务器数据更新。

继续编辑：检出后若分时段修改、暂不检入，可用「继续编辑」暂存，期间不影响服务器原数据。

取消检出：发现无需修改时，【取消检出】放弃所有本地改动并恢复普通状态，把改动机会让给他人。

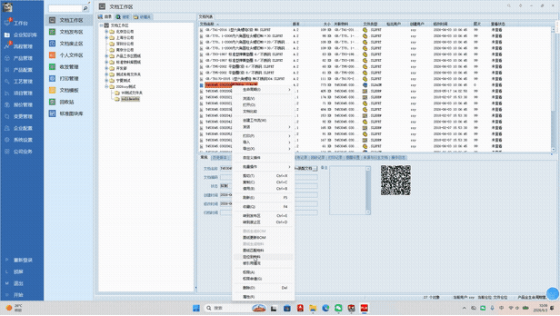

操作入口统一在节点右键菜单【生命周期】下，路径清晰、权限可控——谁能检出、谁在检出中，系统实时可见。

版本规则：每一次修改都留记录

三品PLM的版本号由「大版本字母+工作版本数字」组成，规则明确：

①新建文件版本为A.1。

②每「检入」一次，后缀数字加1：A.2、A.3……

③发布时版本号不变；重发布时大版本按字母表顺推（如A.9重发布后变为B.1）。

④在客户端属性区「历史版本」选项卡，可查看每次修改、发布、归档的版本记录，并支持「回退到旧版本/导出历史版本/拷贝历史版本」。

版本的意义，是让工程师随时能找回以前的设计方案，每次变更都有记录可查。

①系统自带智能校验，可识别「模型与工程图不匹配」问题，规避图纸版本错乱。

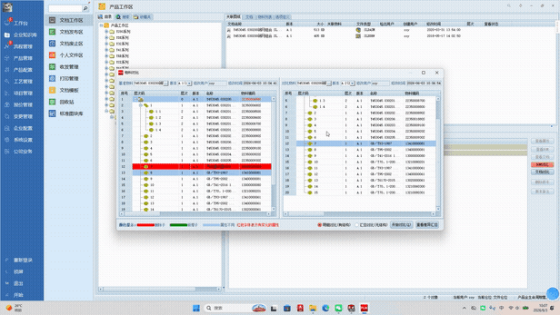

②图纸检入更新BOM后，支持新旧版本BOM并排对比：自动区分「新增物料/删减物料/属性修改/用量变动」，变更内容高亮标注。

③设计、工艺、生产各部门据此快速对齐，拿到的永远是最新、统一的数据。

FAQ

Q1：SolidWorks 设计完成后，图纸和数据如何进入三品PLM系统？
把 SolidWorks 总装图直接拖入三品PLM系统（也可通过产品工作区导入），系统会自动解析装配结构，将全部零部件的二三维图纸连同图纸信息（代号、物料编码、材料、规格等）一并提取导入；执行"图纸生成BOM"后，系统按已提取的结构自动生成BOM结构树并建立"图纸—零部件"关联，无需人工录入层级与数量。图纸属性在 SolidWorks 自定义属性与 PLM 物料主数据之间双向映射，设计端修改、PLM 同步，PLM 端修改、设计端再次打开也保持一致。

Q2：三品PLM系统如何避免"一物多码"，让编码始终受控？
从三个层面治理：
● 强制规则约束：复制图纸或零部件结构时，系统自动生成新编码，确保唯一性；产品下不允许存在同名文档或图纸，重复建码在入口即被拦截；
● 借用代替复制：借用只建立"数据源节点—借用节点"的关联，不产生副本、沿用原件编码；原件修改会同步到所有借用件，并可通过"定位原件"一键跳回源对象；
● 标准物料库＋相似性查重：设计开始优先从标准物料库/产品资料库借用或匹配已有件，形成"能借不建、能匹配不新建、必须新建则强制唯一"的完整管控逻辑。

Q3：图纸修改和版本流转如何做到可追溯？
图纸修改全程在 PLM 生命周期内流转：检出（一个图纸只允许一个人检出，从机制上排除并发冲突）→ 本地修改 → 检入提交服务器。版本号规则明确：新建为 A.1，每检入一次后缀数字加 1（A.2、A.3……），重发布按字母表顺推（如 A.9 后为 B.1）；每次修改、发布、归档都有记录，支持回退旧版本、导出和拷贝历史版本。配合智能校验识别"模型与工程图不匹配"，以及新旧版本 BOM 并排对比（新增、删减、属性修改、用量变动高亮标注），设计、工艺、生产拿到的始终是最新统一的数据。
