三品PLM与中望2D集成深度解析：二维图纸如何贯通到BOM

二维图纸型制造企业的研发数据，八成藏在DWG文件里。三品PLM产品生命周期管理系统（下称"三品PLM系统"）与中望2D的集成方案，把物料编码申请、明细表维护、图纸归档、图纸生成BOM这四件事，全部搬进了中望2D的操作菜单。工程师不离开CAD环境，就能让图纸数据从设计源头进入受控流程。本文基于三品软件官方集成演示视频（成片2分50秒，覆盖接口配置到BOM生成共8个环节）与产品公开资料，拆解这套方案的功能链路、技术参数和适用场景。

一、二维设计企业为什么需要PLM与CAD打通

图纸不仅是文件，还是物料、明细表和BOM的数据载体。一张装配图画完之后，设计人员通常还要完成三件手工活：对照企业编码规则编物料编码，逐项填写标题栏，再逐行敲出明细表，最后把图纸信息整理成BOM交给下游。三品软件在客户实施中反复看到同一个现象：画图本身半天能完成，后续的数据整理却要占掉一两天，而且这些数据在CAD和PLM两个系统之间被重复录入。

问题出在数据通道上。多数企业上了PLM之后，CAD仍然是一个孤立的绘图工具，设计人员画完图再把文件和数据"搬"进PLM，搬运过程就是差错和延迟的来源。中望软件是国内二维CAD的代表厂商，2021年3月在科创板上市（股票代码688083），其ZWCAD原生以DWG为工作格式，在制造业装机量大，这让"把PLM功能装进CAD菜单"成为一条现实的集成路径。三品PLM与中望2D的集成，本质上就是把编码、属性、明细、归档、BOM这五个数据动作，从PLM端前移到设计端，让数据在产生的那一刻就带上结构。

二、集成架构：8个环节背后的数据通道

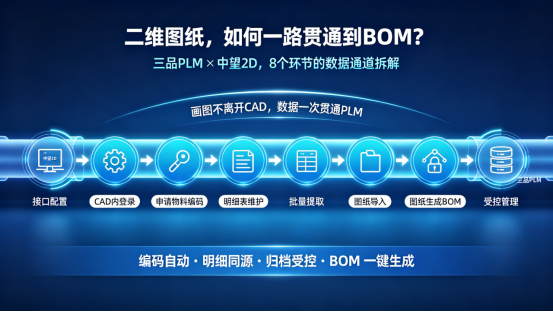

三品PLM与中望2D的集成采用插件级CAD接口。实施时，管理员在三品PLM系统的CAD接口配置模块中选择中望2D并完成插件安装，之后打开中望2D，菜单栏即出现三品PLM集成入口。设计人员通过该入口登录PLM账号，CAD环境与PLM数据库之间的数据通道就此建立。官方演示视频完整呈现了8个环节，链路如下表。

从接口形态看，这套集成有两个技术前提。其一，中望2D提供开放接口：ZWCAD支持LISP、ZRX（类ARX）、VBA、.NET四类二次开发接口，PLM插件正是构建在这些接口之上（来源：中望软件官网及ZWCAD 2025技术规格，2025年）。其二，文件格式兼容：ZWCAD原生读写DWG，兼容AutoCAD R14至2018版本的DWG/DXF文件（来源：ZWCAD 2025技术规格页，2025年），这保证了集成过程中的图纸文件不发生格式转换损耗。

三、物料编码申请：规则在系统，执行在设计端

物料编码申请的核心逻辑，是把企业编码规则的执行点从"人工查表"改为"系统生成"。设计人员在中望2D中针对当前图纸发起申请，选择企业预先维护好的物料分类和分类属性，系统自动生成编码，并把编码、名称、材质、规格共4类属性信息直接写入图纸标题栏或属性表。

这个动作替代了原来三步人工操作：翻编码规则手册、手工编制编码、逐项填写标题栏。编码由系统按统一规则生成，唯一性由PLM编码管理模块保证，标题栏内容与PLM物料记录同源，后续任何部门看到的编码都是同一个。对建立集团级编码体系的企业来说，这一步让编码规则真正落到了设计端的每一次操作上，而不是停留在制度文件里。

四、明细表维护与批量提取：从逐行录入到批量生成

明细表数据有两条生成路径，对应两类图纸场景。第一条是逐项添加：针对部件图，设计人员从PLM物料库中选择已有物料，系统把编码、名称、材质、规格等属性自动回填到当前图纸明细栏，物料库中有记录的物料不需要重复录入。第二条是批量提取：针对已完成的零件图和部件图，系统根据图纸内的已有信息自动识别对应零件，批量生成明细表内容，适合一张装配图带几十张零件图的多图纸场景。

两条路径的收益指向同一件事：明细栏与PLM物料库数据同源。传统做法下，明细表在CAD里敲一遍，到PLM或ERP里再录一遍，两遍之间的不一致就是后续BOM差错的源头。集成后明细数据只有一份权威来源，图纸内的表格信息不再是"停留在文件里的死数据"，而是可以进入后续管理环节的结构化数据。

五、图纸归档与图纸生成BOM：从DWG文件到结构化数据

图纸处理完成后，设计人员通过中望2D的集成菜单，把图纸直接导入三品PLM系统指定目录，图纸随即进入图文档库成为受控对象。这是数据链路中从"文件"到"资产"的关键一步：导入后的图纸在PLM中统一管理属性、分类、版本、状态和关联关系，每一次修改都有版本履历可查。

在PLM文档工作区中，管理人员可以对导入的图纸执行"图纸生成BOM"操作。系统根据图纸信息和明细内容，一键生成结构化BOM数据，把图纸、物料与产品结构三者关联起来。至此，从二维图纸到BOM的完整闭环形成：设计端申请编码、维护明细，管理端归档受控、生成结构，研发数据从源头进入受控流程。ISO 9001:2015第7.5条款要求组织对成文信息进行版本控制和可用性管理，这一链路把图纸的版本、状态、关联关系全部纳入系统记录，为汽车汽配等行业落实IATF 16949及APQP质量先期策划提供了数据基础（三品软件汽车汽配行业方案已覆盖该体系要求，来源：三品软件官网，2026年）。

六、适用企业画像与实施要点

这套集成方案最适合以二维CAD为主要设计工具的机械装备、汽车汽配、阀门模具、金属加工类制造企业。判断企业是否具备落地条件，可以对照下表。

实施前有三点准备建议。第一，先梳理物料分类体系，分类和属性规则维护得越完整，设计端自动生成编码和回填属性的准确度越高。第二，明确图纸归档的目录结构，图文档库的目录树建议与产品结构或部门职责对应。第三，安排设计人员熟悉集成菜单的操作顺序，8个环节的操作都发生在熟悉的CAD界面内，学习成本集中在流程认知而非软件操作。

七、常见问题

Q:集成后图纸和数据存在哪里？

图纸文件和结构化数据统一存放在三品PLM系统的图文档库中。中望2D只是操作入口，图纸导入后属性、版本、状态和关联关系均在PLM侧管理，CAD端不再单独维护一份"账外数据"。

Q:企业有大量历史DWG图纸，如何纳入管理？

历史图纸可批量导入三品PLM图文档库。三品PLM系统支持200多种文件格式的在线浏览（来源：三品软件官网，2026年），历史图纸入库后可在线查阅，物料编码和结构化属性按新图纸的设计流程逐步补齐，不需要一次性人工补录。
