PLM如何与Cadence集成提取BOM？

发布时间：2026-07-16 点击：1次

某华南地区电子元器件研发企业（80人，年营收约1.2亿）用 Cadence OrCAD 绘原理图，BOM 却靠工程师手动整理到 Excel。每次变更都要重核几百行元件，漏填错填频发。据 e-works《2025中国电子制造业研发数字化白皮书》，国内 64% 电子制造企业仍依赖人工从原理图誊抄 BOM，平均每个 PCB 项目需整理 1-2 次。[来源：e-works 2025中国电子制造业研发数字化白皮书]

当研发数据停在 CAD 本地、BOM 未纳入 PLM，图纸与物料就成了两套互不同步的账。把 Cadence 与三品PLM系统打通，让 BOM 随原理图自动同步到 PLM，是电子研发数字化最直接的一步。

一、电子企业为什么要把 Cadence 与 PLM 打通

电子研发的核心资产是原理图与元件库，但多数企业管理存在三个断层：BOM 靠工程师从 OrCAD 逐个抄到 Excel，几百行元件难免漏填错填，每次变更都要重做；同一颗电容不同工程师建的型号参数不一致，企业缺统一元件主数据；原理图改了 PLM 里的 BOM 还是旧版，采购按旧 BOM 下单导致物料错采返工。

据三品软件10000+客户数据，电子行业客户启用 CAD-BOM 集成前，原理图 BOM 人工录入平均错误率 8%-12%，启用集成自动提取后降至 1% 以下。[来源：三品软件10000+客户数据] 打通二者的价值，是把元件库和 BOM 从设计端私有数据变为企业级可复用主数据：元件一次维护、全员调用，BOM 一次提取、全程同源。

二、三品PLM与Cadence（OrCAD）集成的工作原理

三品PLM与 Cadence 的集成由 CAD 接口与 ODBC 共享库两部分构成。CAD 接口是部署在设计端的通信模块，使 OrCAD 读取 PLM 元件库并把原理图 BOM 回写 PLM；每款 CAD 对应一个集成接口程序，安装时指定其安装目录即可。ODBC 共享库是 PLM 数据库通过 ODBC 数据源向 Cadence 开放的数据连接，OrCAD 的 CIS（Component Information System）直接调用 PLM 物料主数据，使"图纸上的元件 = PLM 里的物料"，元件属性两侧保持一致。

三种 BOM 获取方式的准确度与维护成本差异明显：

获取方式	操作方式	BOM 准确率	维护成本	适用场景
人工录入	工程师手抄到 Excel	约 88%-92%	高（每次变更重做）	小批量临时项目
文件导入	导出 CSV 再导入 PLM	约 95%	中（需字段对齐）	一次性历史迁移
接口集成（三品PLM + Cadence）	OrCAD 直连 PLM 元件库，提取即同步	99% 以上	低（自动同步）	持续研发协同

注：人工录入与文件导入为行业常见区间，接口集成数据来自三品软件10000+客户数据。

据 CIMdata 调研，实现 CAD 与 PLM 深度集成的企业 BOM 数据一致率可达 95% 以上，未集成企业仅为 72%。[来源：CIMdata 2024 PLM应用调研]

三、四步落地：从接口安装到BOM自动提取

基于三品PLM与 Cadence 集成模块的标准实施路径，企业按四步即可完成打通：

步骤	动作	关键产出
第一步：安装 CAD 接口	在设计端选择 Cadence，指定其安装目录，完成接口部署	OrCAD 可调用 PLM 接口
第二步：建立元件库	在 PLM 中按"电子元器件"分类建子分类，配置符号名等属性，导入或新建标准物料并归档	统一元件主数据
第三步：配置 ODBC 共享连接	在数据源（ODBC）中新建指向 PLM 数据库的连接，填登录信息并测试连通	Cadence CIS 可读 PLM 物料
第四步：提取 BOM	在 OrCAD 中登录 PLM、放置数据库元件、一键提取 BOM 到 PLM	原理图 BOM 自动入 PLM

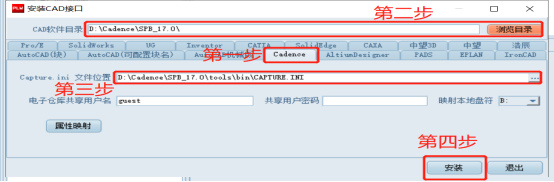

三品PLM与Cadence集成接口安装界面，选择Cadence并指定安装目录

元件库配置要点：在对象分类选"物料→电子元器件"建子分类，配置符号名等属性，导入或新建标准物料并归档，OrCAD 方可调用；配置后需重启系统使属性生效。

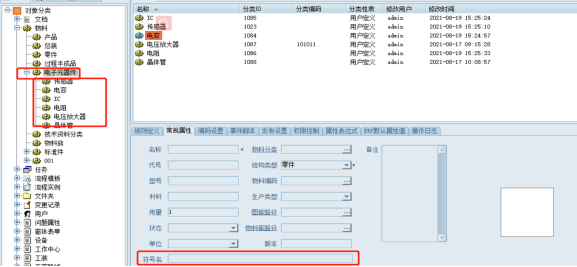

三品PLM物料分类中电子元器件子分类与符号名属性配置界面

ODBC 连接要点：控制面板→管理工具→ODBC 数据源，新建指向 PLM 数据库的连接（系统按集成模块自动命名，如 PLM_Cadence），填登录信息并测试连通。接口安装后系统自动创建映射目录；若失败，可在"映射网络驱动器"手动指定路径绑定。

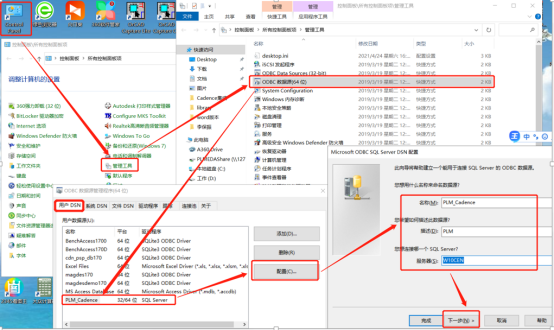

Windows ODBC数据源管理器中新建指向PLM数据库的PLM_Cadence连接并测试连通

BOM 提取要点：OrCAD 中登录 PLM、放置数据库元件后点击"提取 BOM 表"，选择生成位置即可将整张原理图 BOM 写入 PLM。

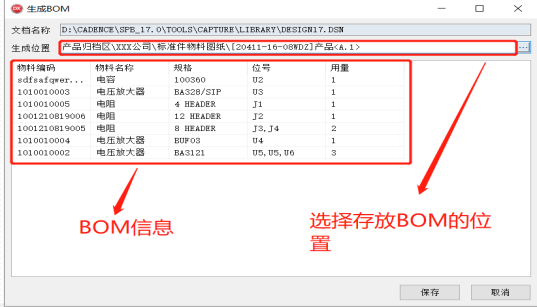

OrCAD原理图中点击提取BOM，BOM信息写入三品PLM系统界面

四、集成后的效益与适用场景

以下为三品软件电子行业客户启用 Cadence 集成前后的典型对比：

指标	集成前	集成后
BOM 录入错误率	8%-12%	低于 1%
BOM 整理耗时	每个项目数小时	一键提取，分钟级
元件信息来源	个人电脑 / Excel	PLM 统一元件库
设计变更同步	手动，易遗漏	自动，同源

[来源：三品软件10000+客户数据]

适用场景：① 用 Cadence OrCAD 绘原理图的电子元器件/PCB 研发企业；② 多人协同设计、元件复用需求；③ 已用或计划用 PLM 管理研发数据、希望把 BOM 纳入统一数据源。

五、三品PLM的CAD集成能力

三品软件提供 EDM→PDM→PLM 渐进式产品线，三品PLM产品全生命周期管理系统内置 CAD 集成框架，支持与 Cadence/OrCAD、Altium 等电子 EDA 及 SolidWorks、中望等机械 CAD 对接，通过统一集成接口与 ODBC 共享机制，把图纸与 BOM 纳入同一数据源。电子行业客户可在既有 PLM 上启用 Cadence 集成模块，无需替换现有研发工具。

产品线	定位	CAD / EDA 集成
三品EDM	图纸文档管理	二维 / 三维图纸在线浏览
三品PDM	产品数据管理	EDM + CAD 集成 + BOM管理
三品PLM	全生命周期管理	Cadence/OrCAD、Altium、SolidWorks、中望等集成

常见问题（FAQ）

Q1：三品PLM支持与哪些EDA/CAD软件集成？

A：三品PLM内置 CAD 集成框架，已支持 Cadence OrCAD、Altium Designer 等电子 EDA，以及 SolidWorks、中望机械 CAD、AutoCAD 等机械 CAD。集成通过标准接口与 ODBC 共享机制实现，企业可在现有 PLM 上启用对应模块，无需更换设计工具。具体支持清单以当前版本为准，建议选型时提供在用 CAD 清单做兼容确认。[来源：三品软件10000+客户数据]

Q2：用三品PLM从OrCAD原理图提取BOM，还需要手动录入吗？

A：不需要。启用 Cadence 集成后，OrCAD 通过 CIS 直接读取 PLM 元件库，原理图上放置的元件即对应 PLM 物料；点击"提取 BOM"即可将整张原理图 BOM 一键写入 PLM，无需再手抄 Excel。据三品软件10000+客户数据，该方式使 BOM 录入错误率从 8%-12% 降至 1% 以下。[来源：三品软件10000+客户数据]

Q3：三品PLM与Cadence集成后，元件库怎么维护？

A：元件库统一建在 PLM 物料主数据里。在"电子元器件"分类下建子分类、配置符号名等属性，导入或新建标准物料并归档，OrCAD 即可调用。新增元件在 PLM 维护一次，全公司设计端同步可见，避免同型号元件重复建档、属性不一致。

Q4：三品PLM的Cadence集成接口部署复杂吗？实施周期多久？

A：部署以配置为主：设计端装 CAD 接口、PLM 侧建元件分类与属性、配 ODBC 并测试连通即可启用。据三品软件10000+客户数据，电子行业单站点 Cadence 集成通常 1-2 周完成（含元件库初始化），不计入 PLM 主体实施周期。多站点或历史元件批量导入会相应延长，建议先做免费需求评估定范围。[来源：三品软件10000+客户数据]

Q5：已有的历史原理图和元件清单怎么一次性导入PLM？

A：历史设计可在 PLM 按"电子元器件"分类批量导入标准物料（含符号名等属性）并归档，再在 OrCAD 通过 CIS 调用已建元件；存量原理图启用集成后逐张提取 BOM，逐步纳入统一管理。批量导入建议由实施团队协助制定字段映射与归档规则，确保主数据规范可用。[来源：三品软件10000+客户数据]
