引言：被图纸"绑架"的制造业

在制造业的日常运营中，图纸是产品从设计到制造的核心纽带。一张看似简单的图纸，承载着几何形状、尺寸公差、材料规格等关键信息，决定着产品的质量与交付周期。

然而，当企业发展到一定规模，图纸管理却成了许多工程团队的"噩梦"。

某装备制造企业的工程总监曾向我们诉苦："我们公司每年产生超过5万张图纸，分布在10多个部门的文件柜里。每次产品升级，光是找齐对应的旧版图纸就要耗费两三天，更别说版本混乱、审批流程长、跨部门协同困难这些问题了。"

这并非个例。根据中国机械工程学会的调研数据显示，超过78%的中小型制造企业仍采用纸质或半数字化的图纸管理方式，平均每年因图纸查找、版本错误、沟通不畅等问题造成的损失高达数百万元。

今天，我们就来深入探讨：为什么纸质图纸管理会成为制约企业效率的瓶颈，以及轻量化图纸管理方案如何帮助企业实现真正的无纸化协同。

一、纸质图纸管理的五大"致命伤"

1. 版本混乱：改图5分钟，找图2小时

多版本并存：同一张图纸可能同时存在v1.0、v2.0、v3.0等多个版本，工程师稍不留神就会用到旧版图纸。

追溯困难：当产品出现质量问题时，需要从大量的历史版本中找出当时的依据，往往耗时数天。

分发遗漏：纸质文件靠人工传递，总有人因为各种原因没有及时收到最新版本。

某汽车零部件厂商的工程师小张告诉我们："最怕的就是生产现场打来电话，说零件尺寸对不上。一查才发现，他们手里拿的是半年前的旧图纸。"

2. 空间占用：图纸仓库成为企业"不动产"

随着项目积累，企业存储的图纸数量呈指数级增长：

①物理空间成本：大量文件柜占用宝贵的办公和生产空间

②维护成本：需要专人负责图纸的整理、归档、防潮、防虫

③检索效率低：即使有目录索引，找一张特定图纸仍需翻找半天

据估算，一家拥有10年历史的中小型制造企业，其图纸存储空间平均需要200-500平方米，相当于一个小型的"档案馆"。

3. 协同低效：跨部门沟通成为"马拉松"

现代制造业强调精细分工与高效协同，但纸质图纸却在各个环节制造着信息孤岛：

①审批流程长：一份图纸变更需要设计、工艺、生产、质量多部门会签，纸质传递往往需要3-5个工作日

②沟通成本高：异地项目或居家办公场景下，图纸传递成为难题

③反馈收集难：一线操作人员的意见难以及时反馈到设计端

4. 安全风险：图纸安全如同"纸糊的"

①泄密风险：纸质图纸易被拍照、复印，核心技术资料外泄风险高

②损坏丢失：火灾、水灾、搬迁等意外都可能造成不可逆的损失

③权限失控：谁看了、谁借了、谁复印了，难以追溯

5. 成本居高不下：被忽视的"隐性成本"

纸质图纸管理的成本远不止纸张和打印费用：

①直接成本：打印耗材、文件柜、仓储空间

②人力成本：专人管理、频繁查找、反复沟通

③机会成本：因图纸错误导致的返工、延期、质量问题

行业测算显示，纸质图纸管理的全生命周期成本约为同等规模数字化管理的3-5倍。

二、轻量化图纸：重新定义工程协同方式

面对纸质图纸的种种弊端，制造业一直在寻找解决方案。传统的PLM（产品生命周期管理）系统虽然功能强大，但存在部署周期长、学习成本高、投资回报周期长等问题，尤其对于中小型企业来说，往往"用不起、用不好"。

正是在这样的背景下，轻量化图纸查看技术应运而生，成为制造企业数字化转型的新选择。

什么是轻量化图纸？

核心特点包括：

①格式通用：支持多种CAD软件格式的转换输出

②无损精度：保留原始图纸的所有几何和尺寸信息

③无需原软件：普通浏览器即可查看，无需安装昂贵的CAD软件

轻量化图纸的三大核心价值

价值一：随时随地，秒开图纸

工程师可以在手机、平板、电脑上随时查看最新图纸。

某医疗器械企业在引入轻量化图纸系统后，车间班组长可以直接在生产现场通过平板调取图纸，相比之前"拿着纸质图纸对着看"的模式，效率提升超过60%。

价值二：版本统一，追溯无忧

通过图纸管理系统，可以实现：

①版本自动编号：每次变更自动生成新版本，避免手动命名的混乱

②变更记录完整：谁改的、什么时候改的、为什么改，全程可追溯

③最新版本强制推送：确保所有相关人员看到的都是最新版本

价值三：BOM联动，协同升级

①更新相关BOM数据

②通知采购、生产、质检等部门

③追踪变更执行情况

这意味着，设计师一次点击，系统自动完成原来需要多部门反复沟通才能完成的工作。

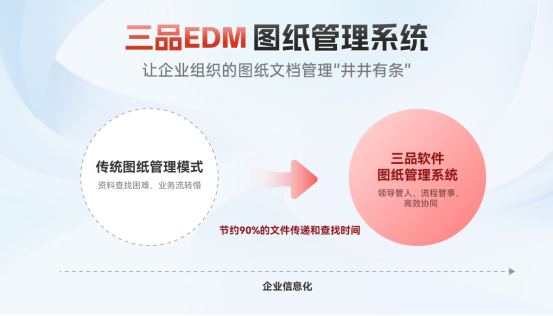

三、三品EDM图纸管理系统：面向成长型制造企业的图纸管理解决方案

在众多图纸管理方案中，三品EDM系统以其"轻量化、场景化、高性价比"的特点，成为众多成长型制造企业的首选。

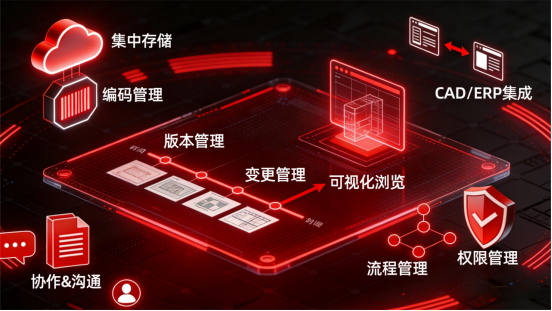

1. BOM物料管理：图纸驱动的数字化基座

三品图纸管理系统的BOM管理模块与图纸系统深度集成：

①自动BOM提取：从图纸中自动提取物料信息，减少手工录入

②BOM版本联动：设计变更自动触发BOM变更，保持数据一致性

③多层级BOM支持：支持单层、多层、替代、模块化等多种BOM结构

2. 轻量化图纸查看：打破软件壁垒

三品图纸管理系统内置的轻量化图纸引擎：

①多格式支持：支持SolidWorks、Pro/E、UG、中望CAD等主流格式

②在线标注：支持在图纸上直接批注、圈画、留言

③移动端适配：完美支持iOS、Android移动设备

3. 版本控制：每一次变更都有迹可循

①版本树管理：清晰展示图纸的版本演进历程

②变更对比：支持新旧版本对比，快速定位变更内容

③权限分级：不同角色可设置不同的查看、编辑、审批权限

四、真实案例：从纸质到数字的蜕变

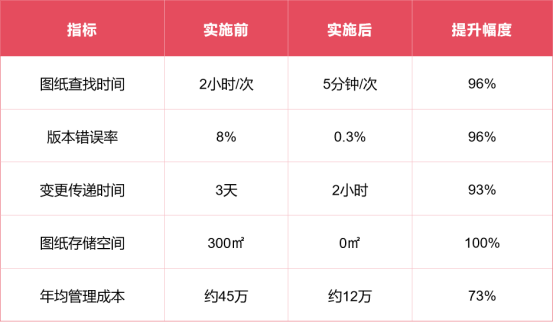

某精密机械制造企业，年产值约3亿元，员工规模200余人。在引入三品图纸管理系统之前，该企业面临严重的图纸管理困境：

存在的问题：

①图纸分散在各部门文件柜，总量超过8万张

②设计变更频繁，平均每天产生20-30份变更通知

③版本错误导致的返工率高达8%

④图纸查找平均耗时超过2小时/次

该企业项目经理表示："三品图纸管理系统不仅解决了图纸管理的老大难问题，更重要的是让我们的设计变更响应速度提升了一个量级，这在当前激烈的市场竞争中就是核心竞争力。"

五、无纸化图纸管理的实施建议

对于计划引入轻量化图纸管理系统的企业，我们建议：

1. 现状评估与目标明确

①梳理现有图纸管理的痛点与期望改进的方向

②明确系统建设的优先级：是解决版本混乱，还是提升协同效率

2. 选择适配的解决方案

①根据企业规模和行业特点选择合适的系统

②优先考虑与现有ERP、CAD软件的兼容性

③关注系统的易用性和学习成本

3. 分步实施，快速迭代

①建议从试点项目开始，验证效果后再全面推广

②保持耐心，数字化转型是一个持续优化的过程

4. 人员培训与习惯养成

①系统上线前的充分培训是关键

②建立配套的流程规范和考核机制

③鼓励一线人员反馈使用体验，持续优化

结语：图纸管理的未来已来

从纸质到数字，从割裂到协同，从被动响应到主动管理——无纸化图纸管理不仅是一次技术升级，更是制造企业运营模式的一次深刻变革。

在制造业竞争日益激烈的今天，图纸响应速度已经成为决定企业竞争力的关键因素。那些率先完成图纸管理数字化转型的企业，正在建立起越来越明显的效率优势。

告别纸质图纸时代，选择轻量化图纸管理方案，不仅是拥抱技术的明智之举，更是面向未来的战略选择。
