3分钟搞清楚什么是端口映射！

发布时间：2022-01-04 点击：1045次

一、什么是端口映射？

在三品软件PLM中，端口映射就是将位于内网的PLM服务端的三个端口9080/9180/9280映射成外网可以访问的三个端口。

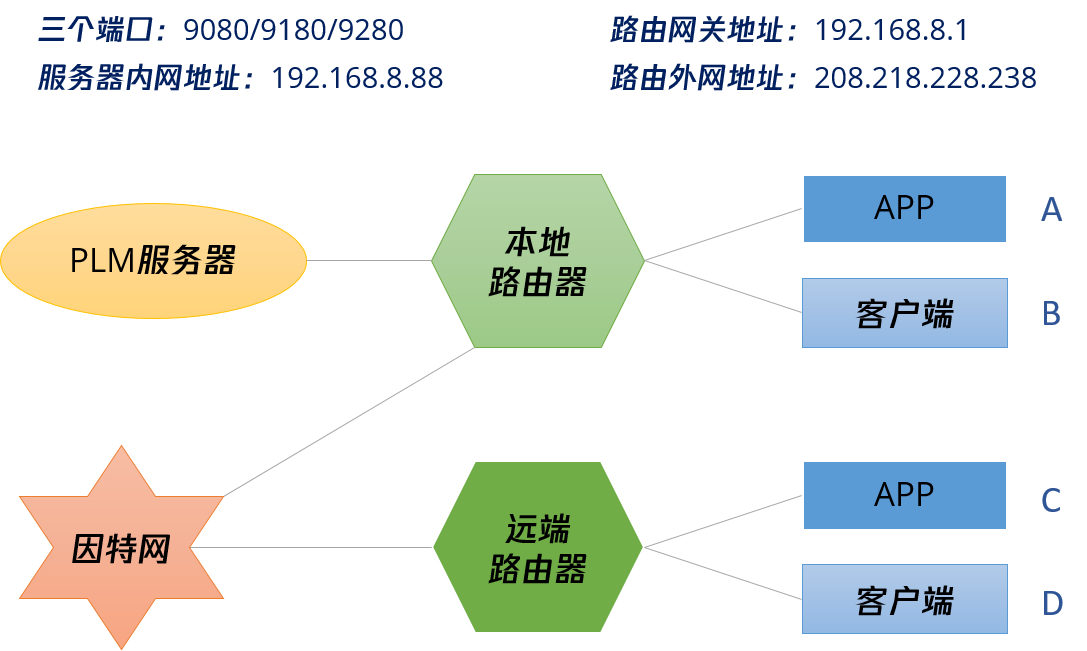

△图1、端口映射示意图

如图1所示，PLM服务器的地址为192.168.8.88，分别开放了三个端口9080/9180/9280。本地路由与服务器同一级连接，远端路由器则是位于其它地方的办事处，中间通过互联网进行连接。

没有在本地路由器做任何映射之前，A和B可以通过192.168.8.88和对应的三个端口9080/9180/9280 访问PLM服务器。但是C和D就不能了。因为C和D没有直接连接在本地路由下，是不能直接通过192.168.8.88这个地址进行连接的。如果要C和D也能够访问PLM服务器，就必须要在本地路由器中进行端口设置了。

二、端口映射过程示例

由于每种路由器的设置界面不同，所以只对要点就行示例讲解，在设置过程中，只需要对号入座就可以了。

不管是什么理由器，基本上只需要关注以下几个方面的技术参数就可以了：

内网地址：PLM服务端所在服务器的内网地址，必须与联网的路由同级；如图一的内网地址就是192.168.8.88
内网端口：PLM服务端对应的三个端口都需要设置；如图1的端口分别为9080/9180/9280
转发协议：固定为TCP
外网地址：PLM服务端直连路由的外网IP地址，这个必须为广域网IP，如果是100开头的，记得咨询对应网络运营商客服确认是否已经开通广域网IP，否则就算正确映射后，也是无法通过IP进行访问的；如图一中的外网地址是208.218.228.238
外网端口：通过外网地址访问的端口，一定要以内网端口一一对应；如图一中的内网端口填写是9080，则外网端口必须为9080。否则会出现部分服务无法访问的情况。
端口回流：不同的路由厂商，可能叫法不一样，设置方式也不一样。这个开关开了，如图一所示，可以在A和B应用中通过外网地址和外网端口进行访问，如果没有打开，是不能进行访问的。但是C和D不受影响，不管端口回流参数是开还是关，都能够通过外网端口和外网地址正常进行访问。所以，端口回流参数是开还是关只是决定了本地路由内部用户是否可以通过外网IP和外网端口进行访问而已。如果内网用户不能通过外网IP进行访问，外网用户可能正常问题，那肯定是路由器的端口回流参数没有打开。
